箔材、隔离膜来料张力均匀性检测,并通过对薄膜材料的波浪边、塌边幅度进行测量,帮助客户了解薄膜来料张力是否一致。
平整度测量原理

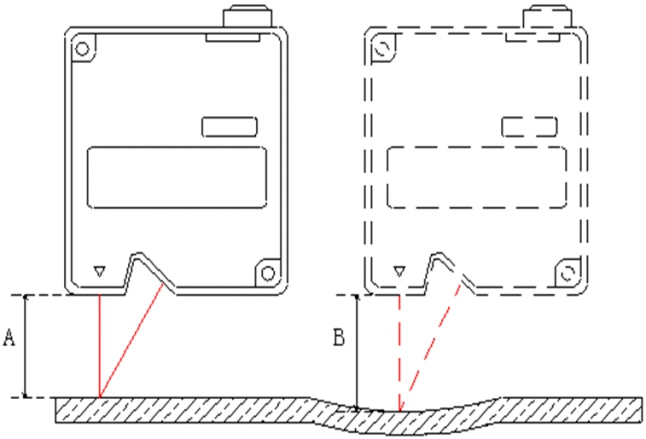

设备测量模块由一个激光位移传感器组成的,通过一定张力拉伸铜箔/铝箔/隔离膜等基材后,激光位移传感器测量基材波浪面的位置,从而计算出被测薄膜张力不均时的一个位置差。如图:位置差C=B-A
光透过型激光传感器测量原理
注: 此测量组件为双模半自动薄膜平整度测量仪选配,部分设备不含此光透过型激光传感器。

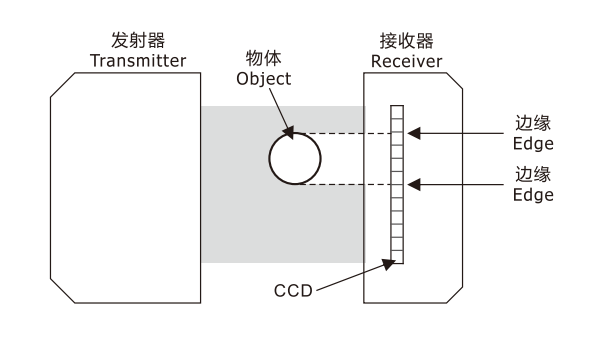

利用CCD光透过型激光传感器进行测厚,激光发射器发射一束线激光穿过被测物由 CCD 受光组件接受后,当被测物在发射器和接收器之间时,接收器上会形成阴影。通过检测亮到暗以及暗到亮的转变,精确测量被测物的位置。
