应用场合
该设备主要应用于锂电池极耳焊印、汽车零部件、3C电子零部件、3C整机检验等,属于高精度的测量设备,为测量带来便利。
测量原理
利用高精度2D位移传感器对被测物进行扫描,得到被测物表面轮廊相关数据后,对其进行各种矫正和分析,得出需要的高度、锥度、粗糙度、平面度等物理量。
系统特点
设备用于测量微观三维形貌和表面特征分析
支持一键式测量及分析,并自动生成测量报告
系统测量高度可调,以适用不同厚度样品的3D测量

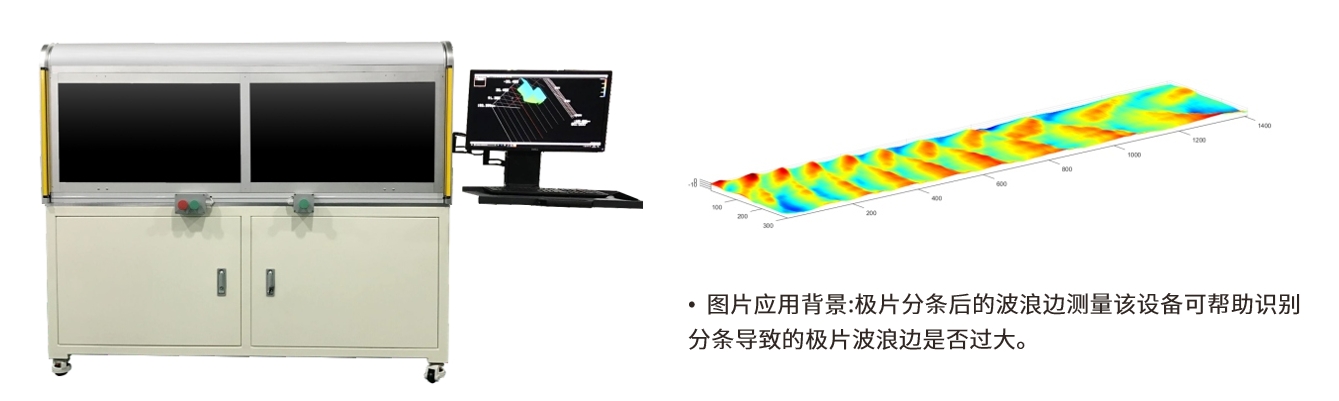

极片3D波浪边测量
测量精度
重复精度: ±0.1mm( 3σ )
X方向分辨率 : 0.1mm
Y方向分辨率 : 0.1mm
Z方向分辨率 : 5μm
设备能适应的被测物规格
有效测量宽度 ≤ 170mm
有效扫描长度 ≤ 1000mm
高度变化范围 ≤ 140mm

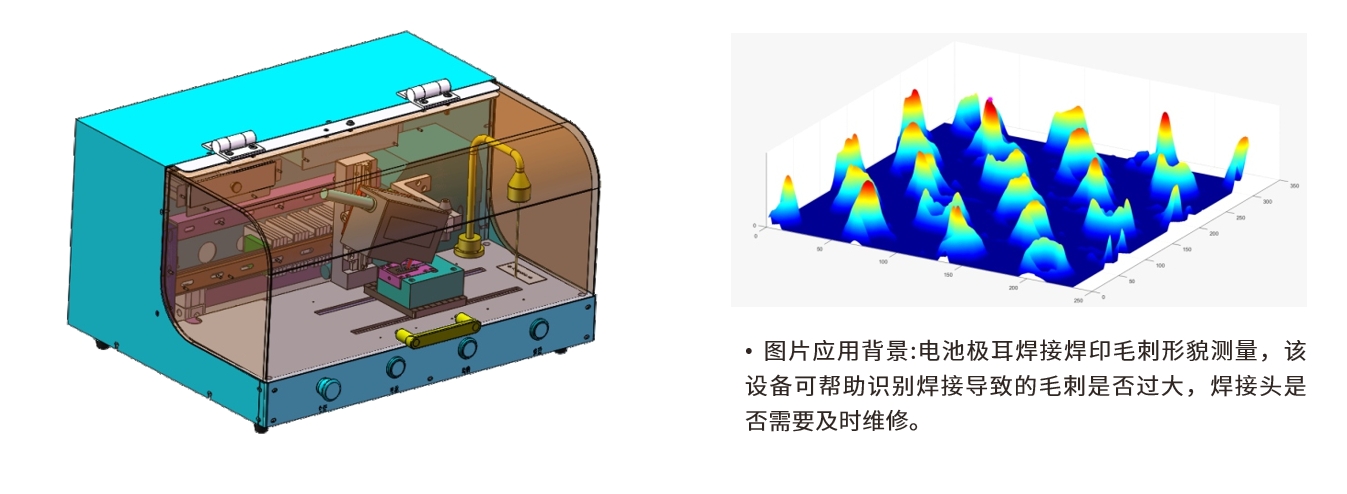

电池极耳焊印毛刺测量

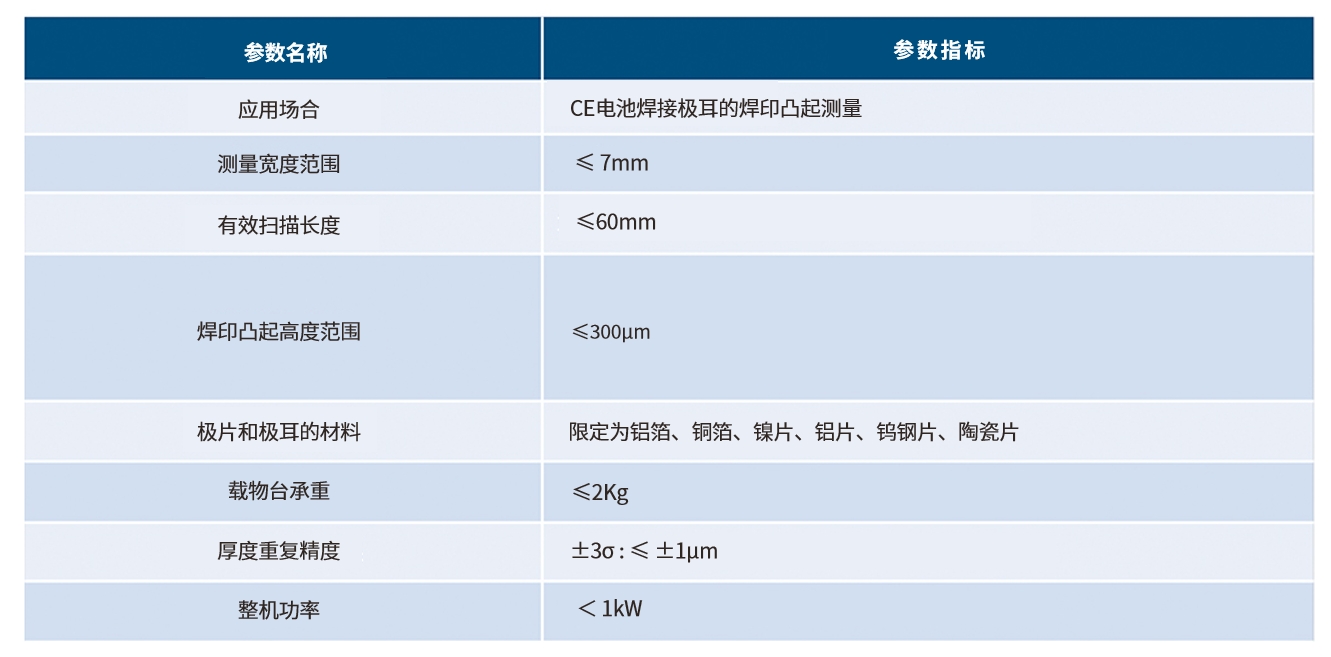

技术参数
