激光在线测厚仪的测厚原理是什么

文章来源:深圳市大成精密设备有限公司人气:906发表时间:2016-05-13 09:43:56

    激光在线测厚仪主要应用在钢板测厚、金属板/薄片测厚、薄膜测厚、电池极片测厚、木板测厚、卡片/纸张测厚等地方,这些产品一般对厚度要求较高,因此使用激光在线测厚仪能够把准确度把握到最好,那么激光在线测厚仪的测厚原理是什么?接下来就一起了解下:

    激光在线测厚仪一般是由两个激光位移传感器上下对射的方式组成的,上下的两个传感器分别测量被测体上表面的位置和下表面的位置,通过计算得到被测体的厚度。激光测厚仪的优点在于它采用的是非接触的测量,相对接触式测厚仪更精准,不会因为磨损而损失精度。相对超声波测厚仪精度更高。相对X射线测厚仪没有辐射污染。

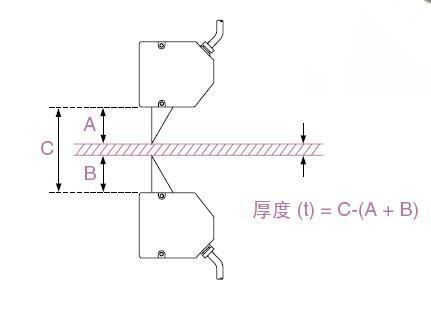

    激光在线测厚仪测厚原理

    两个激光位移传感器的激光对射,被测体放置在对射区域内,根据测量被测体上表面和下表面的距离,计算出被测体的厚度。

    激光在线测厚仪的基本组成是激光器、成像物镜、光电位敏接收器、信号处理机测量结果显示系统。激光束在被测物体表面上形成一个亮的光斑,成像物镜将该光斑成像到光敏接收器的光敏上,产生探测其敏感面上光斑位置的电信号。当被测物体移动时,其表面上光斑相对成像物镜的位置发生改变,相应地成像点在光敏器件上的位置也要发生变化,两者之间的关系:



激光在线测厚仪测厚原理图



    测厚计算公式



测厚计算公式图



    式中:

    X、X`——分别是被测物位移和光敏器件上像斑的位移;

    L、L`、α——是系统的结构参数,是根据具体使用要求而选定的。

    由此可见精确地测量X`就可以得到被测物体的位移量,这就是三角法测量位移的原理。

    以上就是关于激光在线测厚仪的测厚原理机测厚的计算公式的介绍,深圳大成精密有限公司主要产品有β-Ray在线面密度测量仪、在线X-Ray面密度测量仪、涂布型激光测厚仪、辊压型激光测厚仪。”如果有意向可以咨询我们的在线客服进行产品的了解,也可了解下:测厚仪分类及用途
